AMCL 초기 위치 자동화 — 순환 검증이 틀린 좌표를 통과시킨 사례

지도를 다 만들어서(점유 격자의 미지·자유 이분법이 만든 frontier 탐사 실패) 그 위를 다니는 단계로 넘어갔어요. 초기 위치를 자동으로 넣는 노드를 만들고 검증까지 붙였는데, 통과했어요.

그런데 제가 준 좌표는 지도 밖이었어요.

위치추정AMCL · 파티클 2000개 주행Nav2 지도0.05 m/셀 · Cartographer 산출 초기 위치/initialpose 발행 노드

통과한 좌표

−3.12

지도 y 범위는 −2.51부터

스캔 정합

100%

2 m 어긋낸 대조군은 62%

순회 후 오차

cm · 22.1 m 주행 뒤

목표 도달

3 / 4

실패 하나는 벽 안쪽 좌표

첫 순회 오차

9.6

m · 원점 순간이동 3회

매핑이 끝나면 위치추정만 남아요

매핑에는 Cartographer가 지도와 위치를 함께 풀었는데, 지도가 고정되면 위치추정만 남으니 AMCL로 갈아타요. 둘 다 map → odom 변환을 발행해서 같이 띄우면 서로 다퉈요. 하나는 내려야 해요.

AMCL(Adaptive Monte Carlo Localization)은 완성된 지도 위에서 위치만 푸는 파티클 필터예요. 매 주기에 이 넷을 돌아요.

1. 로봇이 있을 만한 후보 위치를 2000개 뿌린다        <- 파티클
2. 로봇이 움직이면 후보들도 오도메트리만큼 옮긴다      <- 예측(모션 모델)
3. 스캔이 오면 각 후보에게 "네가 거기면 이 스캔이 나왔겠니?"
   물어서 지도와 잘 맞는 후보에 높은 가중치를 준다     <- 갱신(관측 모델)
4. 가중치에 비례해 다시 뽑는다                        <- 리샘플링

집 안에 비슷하게 생긴 방이 여럿이면 이 구름이 두 군데로 갈라져요. 어느 쪽에 수렴할지는 운이고, 틀린 쪽에 모이면 경로가 벽을 통과해요. 대략의 시작점을 주면 그 주변에만 뿌려서 이 모호함이 사라져요.

원래는 사람이 rviz에서 [2D Pose Estimate]로 찍어 주는 절차인데, 실험을 자동으로 반복하려면 사람이 없어야 하고 매번 같은 좌표에서 출발해야 두 설정을 비교할 수 있어요. 그래서 /initialpose 토픽에 자세를 발행하는 노드를 만들었어요.

세 개의 관문

검증이 통과했는데 좌표가 지도 밖

검사초기 위치를 발행 → TF로 로봇 위치를 읽음 → 둘이 같으면 통과

원인AMCL은 준 값을 그대로 TF에 실어요. 2번은 1번을 되읽는 것이라 무엇을 넣든 참이에요

조치준 값과 무관한 출처에 묻는 검사 둘로 교체 — 지도 범위·자유 공간 확인, 스캔 정합

적중률 100%가 높은 점수인지 알 수 없음

문제어느 자세에서나 100%가 나오는 지표라면 아무것도 재지 않는 거예요

조치일부러 2 m 어긋낸 자세의 점수를 같이 재는 음성 대조군. 100% 대 62%로 갈렸어요

확장같은 방식으로 벽 두께·지도 일치도 지표 둘을 교정했어요

순회 중 로봇이 원점으로 순간이동

증상첫 순회에서 최종 오차가 9.6 m. 경로 기록에 점프 3회, 첫 점프가 정확히 (0.00, 0.00)

원인목표 전송 헬퍼가 내부적으로 초기 위치를 다시 발행. 그 값이 기본 생성된 빈 자세라 원점이었고, AMCL이 이미 수렴했어도 덮어써요

조치위치추정이 끝났으면 그 단계를 건너뛰게 수정

발행한 값을 되읽으면 항상 통과해요

이 검사가 증명하는 건 메시지가 전달됐다는 사실 하나뿐인데, 저는 그걸 “좌표가 맞다”로 읽고 있었어요.

실제로 틀린 값이 통과했어요. 초기 위치에 시뮬레이터의 스폰 좌표 (−3.12, −3.27)을 넣었는데, 그건 map 프레임 좌표가 아니에요.

무엇	뜻	값
스폰 좌표	시뮬레이터 월드 절대 좌표	(−3.12, −3.27)
AMCL 초기 위치	map 프레임 좌표	(0, 0)

SLAM은 매핑을 시작한 자리를 map 원점으로 잡아요. 그래서 map(0,0)이 곧 매핑을 시작할 때 로봇이 서 있던 월드 좌표예요. 같은 지점인데 숫자가 다르고, 제가 넣은 값은 지도 y 범위(−2.51부터)의 바깥이었어요.

대상에게 묻는 검사로 바꿨어요

고친 방향은 하나예요. 우리가 준 값과 무관한 출처에 물어보는 것.

첫째는 지도 검사예요. 그 좌표가 지도 범위 안이고 자유 공간인지 봐요. 이번 실수가 정확히 여기서 걸려요. 지도 밖이면 즉시 실패하면서 지도 범위를 함께 찍어 주니까 좌표계를 섞었다는 것도 바로 보여요.

둘째는 스캔 정합이에요. 그 자세에서 라이다 끝점이 지도의 벽에 얼마나 얹히는지 세요. 위치가 맞으면 대부분의 끝점이 벽 셀에 떨어져요.

lx, ly = r * cos(a), r * sin(a)              # 센서 좌표
wx = x + lx*cos(yaw) - ly*sin(yaw)           # 지도 좌표로 회전·평행이동
wy = y + lx*sin(yaw) + ly*cos(yaw)
적중률 = 벽 셀에 떨어진 끝점 / 유효 끝점

격자가 5센티미터 단위라 정확히 한 칸을 맞히기는 어려워서 이웃 한 칸까지 적중으로 봐요.

점수 하나만으로는 높은지 알 수 없어요

적중률 100%가 나왔어요. 그런데 이 숫자를 믿어도 되는지 판단할 근거가 없었어요. 그래서 일부러 어긋낸 자세의 점수를 같이 재요. 실험에서 말하는 음성 대조군이에요. 틀린 입력을 넣어 지표가 반응하는지 보는 것이죠.

지표	정상 자세	어긋낸 대조군	판정
스캔 정합 (중앙)	100% (357점)	62% (2 m 이동)	가름
스캔 정합 (지도 가장자리)	50%	21%	가름
지도 일치도 (전체 셀)	93.5%	93.5% (0.5 m 이동)	못 가름
지도 일치도 (벽에서 4칸 이내)	100%	79.5%	가름

가장자리에서는 절대값이 낮아도 간격이 유지돼서 판정은 성립했어요. 대조군과 비슷한 점수가 나왔다면 그 지표로는 위치를 못 가른다는 뜻이고, 판정을 신뢰하면 안 돼요.

이름이 재는 것과 실제로 재는 것

지도 두 장을 비교하려고 만든 도구를 자기 자신과 비교해 봤더니, 벽 두께를 잰다고 만든 지표가 사실 벽의 길이를 재고 있었어요. 세로 벽을 세로로 훑으면 연속 구간의 길이가 벽 길이가 되거든요. 두께는 그 셀을 지나는 가로 구간과 세로 구간 중 짧은 쪽이에요. 지도 일치도도 자유 셀이 점유 셀의 12배라 0.5 m 밀어 놔도 93.5%가 나왔고요.

확인은 실좌표로

고친 뒤 목표 네 곳을 순회시켰어요. 판정은 로그가 아니라 시뮬레이터의 실좌표를 map 프레임으로 환산해서 대조했어요.

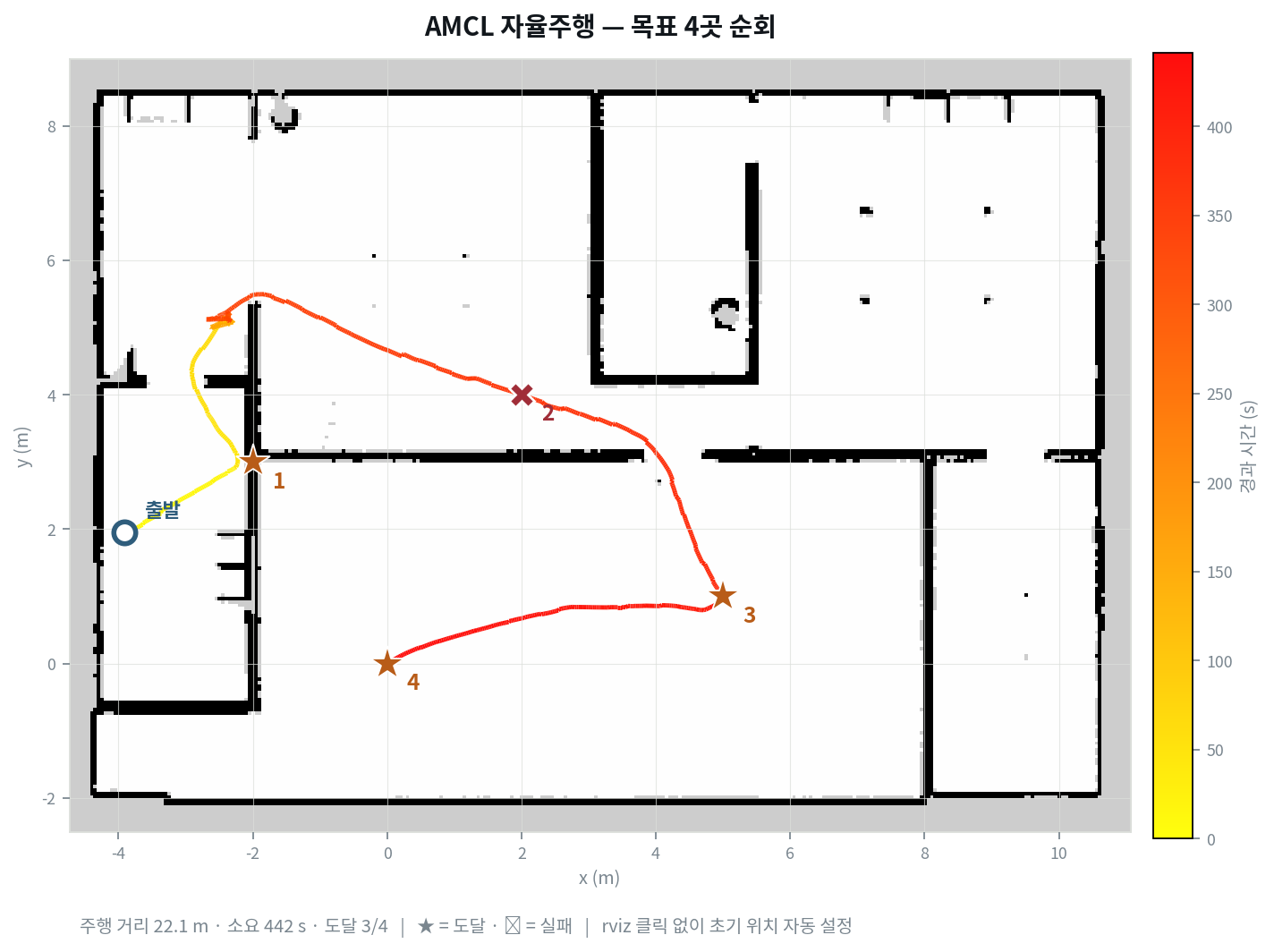

목표 네 곳을 순회한 주행 경로. 색이 진해질수록 나중에 지난 구간이고 도달 지점은 별, 실패 지점은 가위표로 찍혀 있어요 — 목표 4곳 순회 — 색이 진해질수록 나중에 지난 구간이에요. ★는 도달, ✕는 실패.

주행 거리 22.1미터에 442초가 걸렸고 네 곳 중 세 곳에 도달했어요. 실패한 2번 목표는 벽 안쪽 좌표라 계획 자체가 서지 않는 자리였어요.

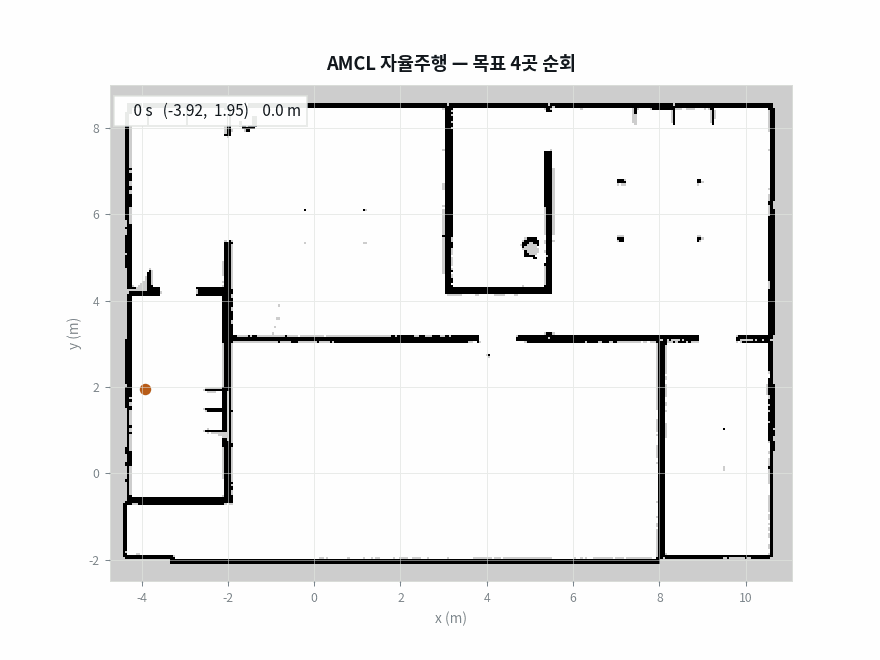

초기 위치를 좌표로 넣고 rviz 클릭 없이 네 곳을 순회하는 주행 재생 — 같은 주행의 재생이에요. 초기 위치를 좌표로 넣고 시작해 rviz 클릭 없이 순회해요.

항목	오차
좌표로 목표 전송	7 cm
클릭 지점으로 이동	20 cm
네 곳 순회 후 최종	9 cm

마지막 줄이 중요해요. 네 곳을 돈 뒤에도 9센티미터면 위치추정이 누적 오차 없이 유지된다는 뜻이에요. 파티클 필터가 매 스캔마다 지도에 다시 맞추니까, 오도메트리처럼 시간에 비례해 벌어지지 않아요.

남는 기준

세 실수가 같은 모양이에요. 순환하는 검사는 무엇을 넣어도 통과했고, 대조군 없는 점수는 높은지 낮은지 알 수 없었고, 이름이 “두께”인 지표는 길이를 재고 있었어요. 판정이 대상의 상태가 아니라 판정 도구의 상태를 반영하고 있으면, 초록불은 아무것도 보증하지 않아요.

그래서 지표를 만들 때 두 가지를 같이 만들게 됐어요. 하나는 그 값이 우리가 넣은 것과 독립인지 확인하는 것이고, 다른 하나는 틀린 입력을 대조군으로 넣어 같은 점수가 나오는지 재 보는 것이에요. 둘 다 지표를 쓰기 전에 해야 하고, 나중에 하면 이미 그 지표로 내린 판단들을 되짚어야 해요.
