Unitree Go2 R0의 CPU·GPU 접촉력이 갈린 물리 관문

경사면에서 로봇이 계속 움직인다는 사실만으로 보행에 성공했다고 판정할 수는 없어요. G009 S0는 경사 지형의 기하와 물성을 먼저 검증한 뒤, 기존 정책을 재생해 자세와 미끄러짐이 어디서 무너지는지 확인한 기준 실험이에요. 25도 실행에서 로봇이 즉시 넘어지지는 않았지만 몸체 기울기와 하방 이동량이 크게 증가했어요. 이 결과를 다음 강화학습의 평가 관문으로 사용하기로 했어요.

앞선 불규칙 도로 PPO 실험에서도 움직이는 장면보다 방향별 blocking cell이 정책 채택을 결정했어요. G009는 같은 원칙을 경사·전복 복구의 물리 안전 관문까지 확장한 작업이에요.

25도는 최대 성능이 아니라 실패를 드러내는 시험 조건이에요

S0 지형은 경사각 0, 5, 10, 15, 20, 25°와 방위각 0, 90, 180, 270°를 조합한 24개 평면으로 구성했어요. 생성한 평면의 해석적 경사각을 다시 계산한 결과 24개 조합이 모두 기하 검사를 통과했어요. 최대 경사각 오차는 7.172749647565979e-07°, 삼각형 메시에서 계산한 법선의 최대 오차는 2.181721622226445e-05°였어요. 같은 시드로 만든 지형 형상과 재질 설정의 hash도 모든 조합에서 일치했어요.

이 검사는 로봇이 경사를 잘 걷는지 보는 단계가 아니에요. 설정한 각도와 방위가 실제 충돌 지형에 정확히 반영됐는지를 확인하는 검사예요. 따라서 25도는 로봇이 도달한 최대 경사나 검증을 마친 운용 범위를 뜻하지 않아요. S0에서 의도적으로 넣은 가장 강한 시험 조건이며, 현재 정책의 자세 붕괴를 관찰한 실패 경계예요.

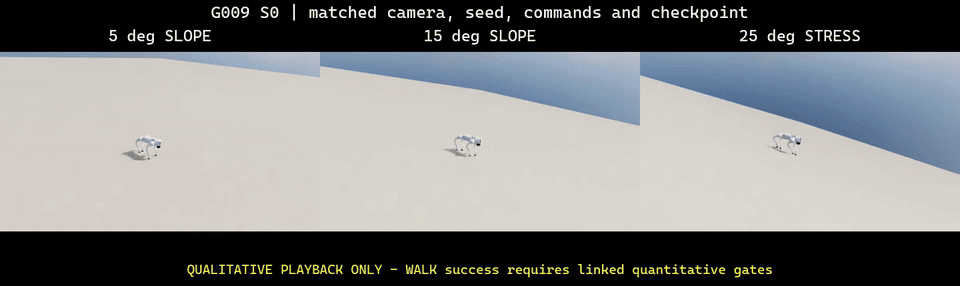

Unitree Go2의 5도, 15도, 25도 경사면 주행 비교 GIF — 같은 정책을 5도, 15도, 25도 경사면에서 재생했어요. 25도에서는 몸체가 지면 법선에서 크게 벗어나고 아래쪽으로 밀려나요.

넘어지지 않았다는 판정만으로는 자세 붕괴를 잡지 못해요

정지한 질점의 경사면 미끄러짐 조건은 다음처럼 정리할 수 있어요.

mg sin(theta) <= mu_s mg cos(theta)
tan(theta) <= mu_s

S0의 지면 정지 마찰계수는 0.8, 동마찰계수는 0.6이에요. 발의 정지·동마찰계수는 모두 1.0이고 결합 방식은 곱셈이에요. 25도에서 tan(25°) / 0.8은 약 0.5828846이므로, 정적 관계만 보면 즉시 미끄러져야 하는 조건은 아니에요. 하지만 보행 중에는 발 착지 충격, 몸체 관성, 접촉 전환, 수직항력 재분배와 관절 토크가 함께 작용해요. 정지 마찰식은 물리적으로 불가능한 조건을 가르는 참고선이지, 동적 보행 성공을 보장하는 식이 아니에요.

경사	지면 법선 기준 최대 몸체 기울기	최종 하방 이동	최대 하방 이동	낙상 플래그
5°	3.685677°	0.078005미터	0.078005미터	`false`
15°	13.577407°	0.090928미터	0.227371미터	`false`
25°	84.783211°	2.392536미터	2.392536미터	`false`

25도 실행의 낙상 플래그는 false였지만 최대 몸체 기울기는 84.783211°, 하방 이동은 2.392536미터까지 커졌어요. 접촉이 남아 있다는 이유로 성공 처리하면 옆으로 무너진 채 미끄러지는 상태도 보행으로 집계돼요. 이후 평가는 낙상 여부와 함께 지면 법선 기준 몸체 기울기, 하방 이동량, 접촉 상태와 목표 속도 추종을 별도 관문으로 검사해야 해요.

S0의 방향 조건은 등고선을 따라 좌우로 이동하는 경우만 담았어요. 오르막과 내리막 성능은 아직 검증하지 않았기 때문에 이번 수치로 종방향 등판 능력을 설명할 수 없어요.

S0 공개 영상은 R0 학습 결과가 아니에요

재생은 Isaac Sim의 headless off-screen 환경에서 수행했어요. headless는 물리를 생략한다는 뜻이 아니라 조작 화면과 실시간 화면을 띄우지 않는 실행 방식이에요. 이 상태에서도 PhysX 접촉, 관측 생성과 정책 추론은 그대로 수행해요. off-screen 카메라는 화면에 창을 띄우지 않고 영상 프레임을 만들어요.

환경은 1개, 시드는 20260828, 실행 길이는 525단계이며 정책 주기는 초당 50회예요. 정지 75단계, 등고선 왼쪽 이동 200단계, 정지 50단계, 등고선 오른쪽 이동 200단계를 5도·15도·25도에서 같은 순서로 재생했어요. 사용한 checkpoint는 G009에서 새로 학습한 정책이 아니라 기존 G008 마찰 S1 정책이에요. checkpoint SHA-256은 40af0a0f80489d705e1e8fdeedd2f765177d3d67bf757709b9195cc2bbeaaee0으로 고정했어요.

이 S0 실행에는 PPO 학습 갱신, rollout batch, mini-batch, epoch가 없어요. 경사 지형 구현, 실행 중 물성 확인값과 계측 코드가 동작한다는 증거예요. 이후 R0에서는 별도의 복구 정책을 scratch PPO로 실제 학습했지만, S0 재생 결과와 R0 학습 결과는 섞어 해석하지 않아요. 원본 영상은 로컬 검증 자료로만 보관하고 공개 문서에는 움직이는 이미지와 접촉 시트 이미지만 사용해요. 영상은 한 환경의 정성 증거이고, 최종 판정은 다중 환경 JSON 결과가 맡아요.

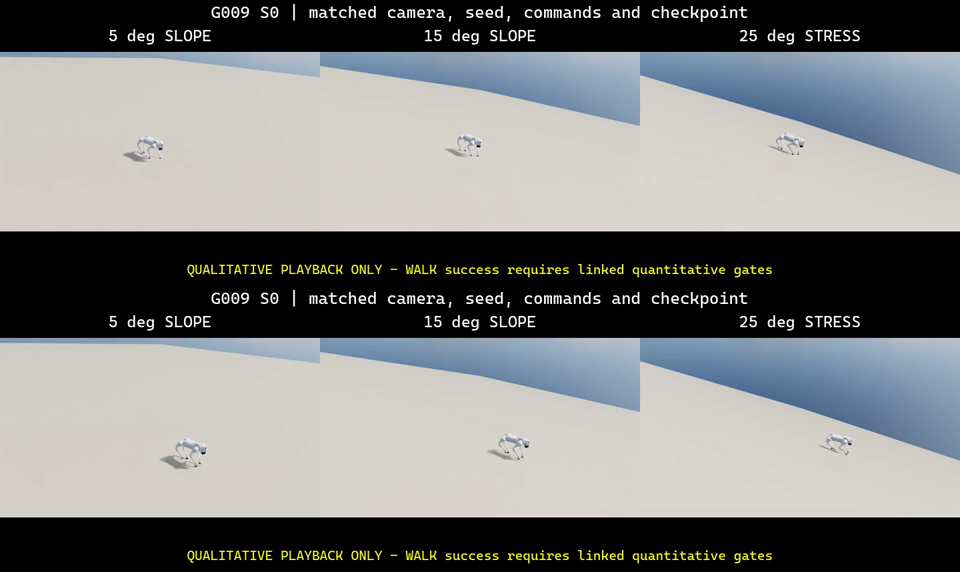

5도, 15도, 25도 경사면 실행의 프레임 접촉 시트 — 세 경사 조건의 시작과 후반 자세를 한 화면에서 비교했어요. 25도에서 시간이 지날수록 몸체 자세와 위치가 함께 무너지는 흐름을 볼 수 있어요.

R0 PPO는 실제로 돌렸지만 Gate10에서 멈췄어요

첫 학습은 R0 flat RECOVER로 잡았어요. 보행 정책을 미세조정하지 않고 엎드림·바로 누움·왼쪽 측면·오른쪽 측면의 네 전복 자세에서 복구하는 정책을 scratch에서 학습했어요. 몸통 접촉이 곧 실패인 보행과 달리 복구는 몸통이 바닥에 닿은 상태에서 시작하기 때문에 종료 조건과 보상을 분리했어요.

보상 함수는 upright_progress + base_height_progress + stable_support로 일어나는 과정에 값을 주고, 지면 법선 기준 자세를 일정 시간 유지하면 upright_hold와 한 번만 지급하는 stable_success_once를 더해요. 각속도, 관절 제한 접근, torque, 관절 가속도, action 변화, mechanical power proxy와 원하지 않은 링크 충돌에는 비용을 줘요. 보상 가중치와 활성 단계는 실행 전에 manifest로 고정했어요. 결과가 나온 뒤 식을 바꿔 점수를 맞추지 않기 위한 장치예요.

학습기는 RSL-RL 2.3.3 PPO예요. 한 iteration에서 1,024개 환경이 각각 24 control step을 수집하고, 4개 mini-batch를 5 epoch 갱신해요. actor와 critic은 512-256-128 ELU MLP이며 gamma=0.99, GAE lambda=0.95, clip 0.2, learning rate 1e-3을 사용해요. Isaac Sim은 GUI를 띄우지 않는 headless 모드로 실행했어요. Gate10은 1,024 env × 24 step × 10 iterations, 총 245,760 transitions이며 optimizer update는 5 epochs × 4 mini-batches × 10 = 200회예요. 기각한 checkpoint를 resume하지 않고 revision마다 scratch lineage를 새로 시작했어요.

안전 검사는 Gate01 → Gate10 → Gate50 순서로 열어요. rev12의 Gate01은 hard joint-limit과 numeric-invalid가 모두 0이라 통과했어요. 같은 물리 계약의 Gate10에서는 logging iteration 1, 2, 3에 hard-limit 종료가 한 건씩 발생했어요. stable support, upright hold, strict success도 전 구간 0이었기 때문에 Gate50은 실행하지 않았어요. 현재 checkpoint는 learned_policy_qualified=false이고 전복 복구에 성공했다고 말할 수 없어요.

Gate10의 세 사건을 reset 직전에 다시 기록했어요

처음에는 TensorBoard에 0.0416666679라는 aggregate만 남았어요. 이 값은 각도 초과량이 아니라 24-step rollout에서 hard-limit 종료 한 건을 뜻해요. 어떤 환경의 어느 관절이 얼마나 넘었는지 알려면 자동 reset 전에 terminal state를 잡아야 해요. RecorderManager.record_pre_reset()을 감싸 action, EMA target, 관절 위치·속도·torque, root state와 body contact를 사건 직전 16 control step까지 저장했어요. 관측기가 random stream을 바꾸지 않도록 hook 전후 CPU·CUDA RNG hash도 비교했어요.

같은 Gate10 경로를 별도 GPU 프로세스 세 번으로 실행했어요. 세 보고서는 서로 다른 execution ID를 가지면서도 PPO action stream, checkpoint hash, 사건 위치와 전체 event payload가 같았어요. 전체 events 배열은 canonical JSON SHA-256 28fd03a57d50738cedff01af51ea5fb2f4f1a9ba9d81ee56d84103de9acb2df2로 고정했고, 저장소의 검증 스크립트가 이 값을 다시 계산해요.

사건	위반 관절	tolerance 밖 초과	EMA target 최소 여유	applied torque	같은 다리 terminal 접촉력
1	`FR_calf_joint` lower	`0.001749rad`	`0.744803rad`	`2.797~23.5Nm`, 복원 방향 `16/16`	`4.257 BW`
2	`RL_calf_joint` lower	`0.003106rad`	`0.592072rad`	`4.458~17.263Nm`, 복원 방향 `16/16`	`3.023 BW`
3	`RL_calf_joint` lower	`0.001625rad`	`0.573438rad`	`0.461~22.378Nm`, 복원 방향 `16/16`	`3.155 BW`

EMA target은 48개 이력 step에서 모두 hard lower limit 안쪽에 있었고 calf torque도 관절을 범위 안으로 되돌리는 부호였어요. 세 사건에 한해서는 policy가 lower limit 밖을 직접 명령했다는 설명과 맞지 않아요. 반면 calf가 하한 방향으로 빠르게 움직인 뒤 같은 다리 foot 접촉력이 terminal step에서 3.023~4.257 BW로 뛰었어요. 현재 증거는 contact impact, 관성, joint/contact constraint 해석이 함께 만든 overshoot를 다음 가설로 지지해요.

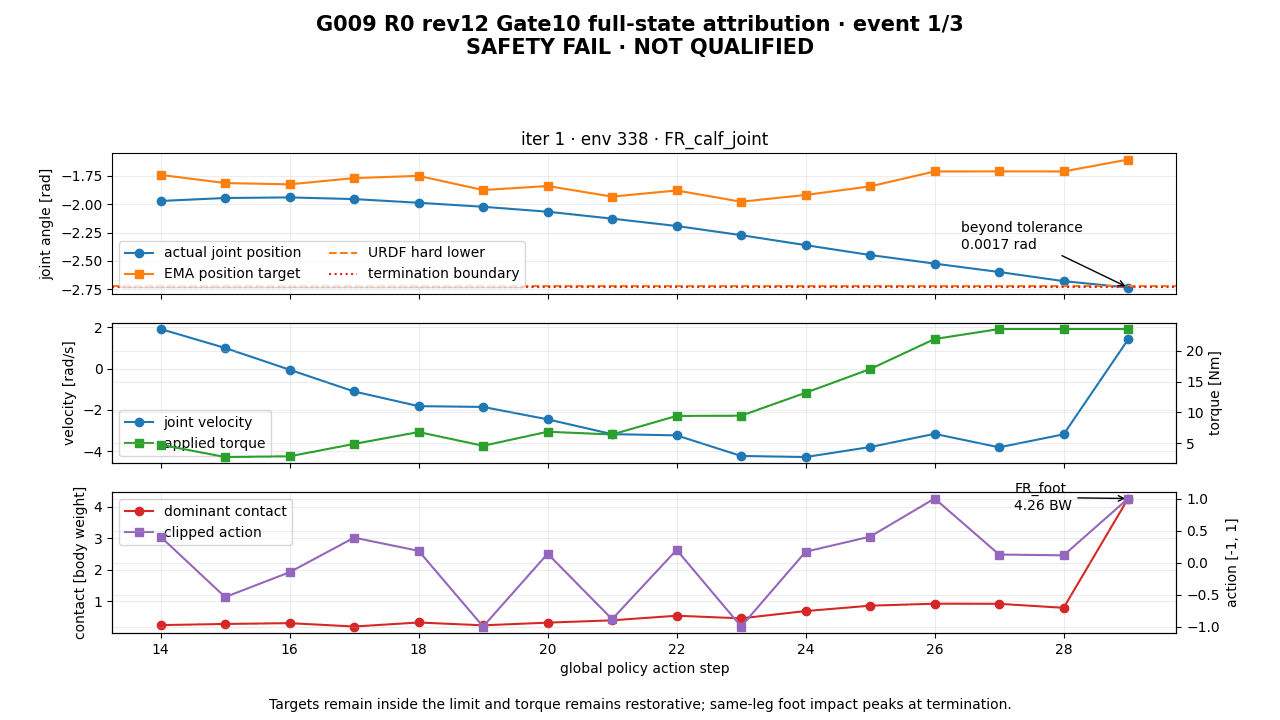

Gate10 세 hard joint-limit 사건의 16 control-step 동역학 GIF — 파란 선은 실제 calf 각도, 보라색은 EMA target, 초록색은 applied torque, 빨간 선은 주요 접촉력이에요. 세 사건 모두 target과 torque는 복원 방향이지만 terminal contact가 급증했어요.

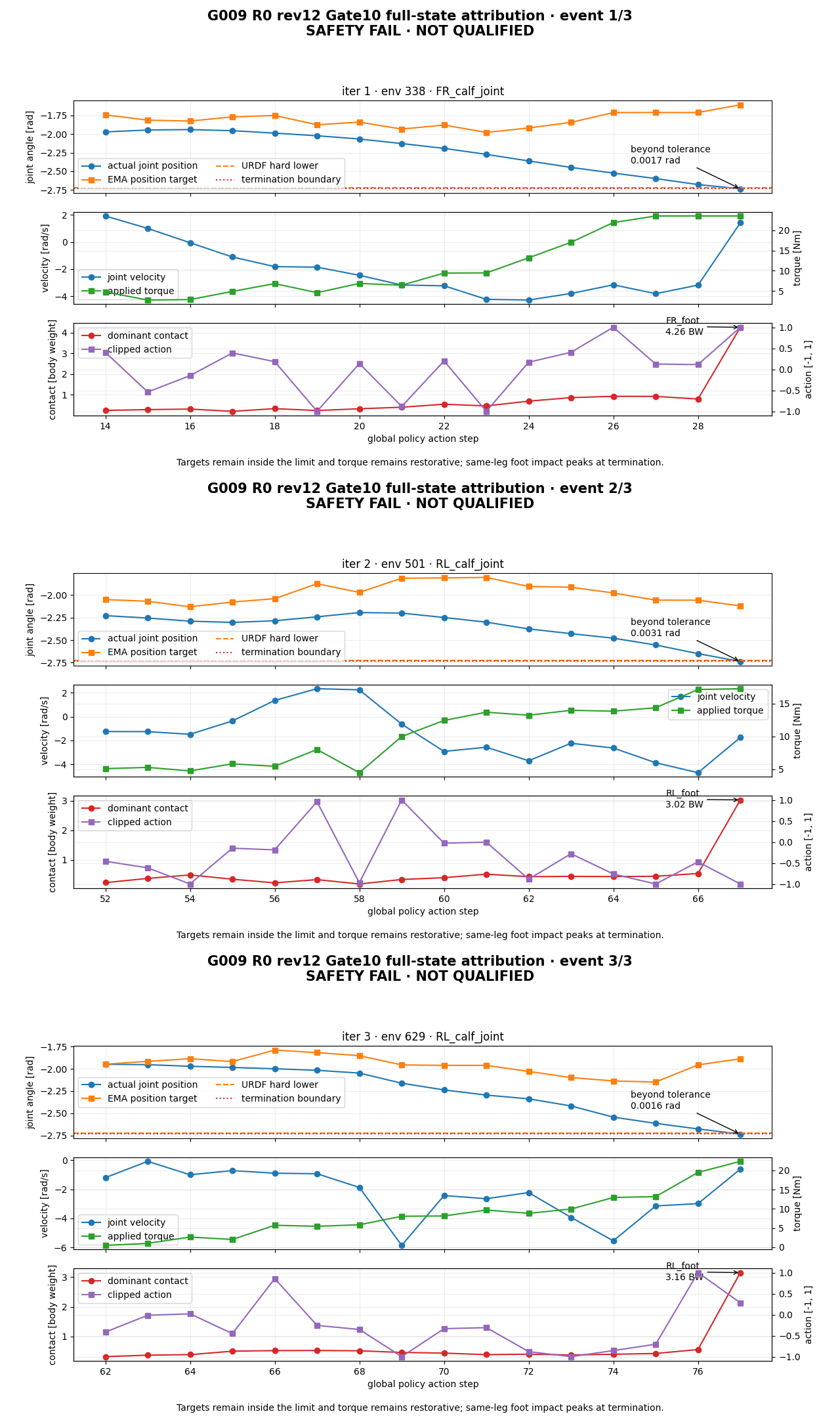

Gate10 세 사건 전체의 관절각, 속도, torque, 접촉력 차트 — 세 사건을 한 장에 쌓은 정적 차트예요. 이 자료는 실패 귀속용이며 복구 성능의 qualification 자료가 아니에요.

calf reset을 -2.37rad에서 -2.34rad로 바꾸는 안은 다음 revision으로 승인하지 않았어요. 사건은 episode step 26, 71, 381에 발생했고 16-step 창에서 reset 직후 여유 부족과의 직접 연결을 찾지 못했어요. 짧은 창만으로 reset 영향을 배제할 수는 없지만 현재 자료로 초기 각도 변경을 우선할 근거도 없어요.

rev13은 PPO 전에 CPU 안전 관문에서 기각됐어요

rev13은 articulation solver velocity iteration만 0 → 1로 바꿨어요. position iteration 8, reset pose, timestep, action scale와 EMA, PPO noise, torque limit, hard-limit tolerance, reward, curriculum은 그대로 뒀어요. PhysX는 서로 파고든 body가 지나치게 빠르게 분리될 때 velocity iteration을 늘리는 방법을 제시해요. Gate10의 세 사건에서 복원 제어와 큰 접촉력이 함께 나타났기 때문에 이 값을 한 변수 A/B로 골랐어요.

clean source commit에서 seed 42, headless, CPU, 8 env × 150 step probe를 새 프로세스로 세 번 실행했어요. 여덟 articulation의 live readback은 매번 position 8, velocity 1이었고 numeric-invalid와 hard-joint-limit termination은 0이었어요. 그러나 오른쪽 옆면 자세를 그대로 유지하는 reset_pose_hold에서 base 접촉력이 세 실행 모두 같은 시각에 15.971619 BW까지 올랐어요. 고정한 허용 기준 15 BW를 넘었기 때문에 rev13은 CPU 관문에서 기각했어요.

항목	rev12 CPU	rev13 CPU	변화
solver velocity iteration	`0`	`1`	한 변수 변경
오른쪽 옆면 base 접촉 peak	`9.332861 BW`	`15.971619 BW`	`+71.133%`
root angular speed peak	`6.586226 rad/s`	`9.659444 rad/s`	`+46.661%`
joint speed peak	`10.620381 rad/s`	`7.199735 rad/s`	`-32.208%`
total excess contact delta-v	`1.111017 m/s`	`1.034500 m/s`	`-6.887%`

delta-v가 줄었다고 접촉이 개선됐다고 볼 수는 없어요. force peak와 root angular speed가 함께 커졌기 때문이에요. 짧은 시간에 회전 성분이 큰 접촉 반응이 집중된 결과와 맞지만, 이 수치만으로 원인을 확정하지는 않아요.

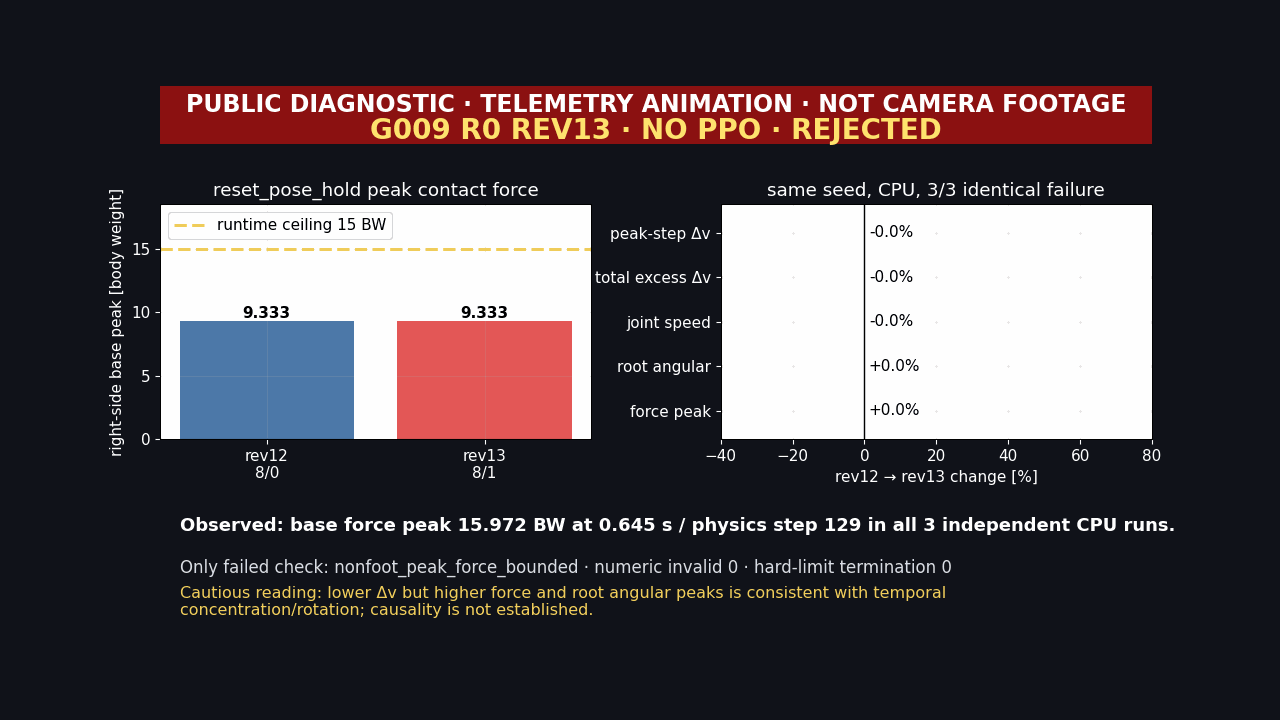

rev12와 rev13 CPU runtime 접촉 peak를 비교하는 진단 텔레메트리 GIF — 세 번의 CPU 실행에서 반복된 접촉 허용 기준 초과를 비교했어요. 카메라 영상이나 PPO 학습 영상이 아니라 실행 report를 그린 진단 텔레메트리예요.

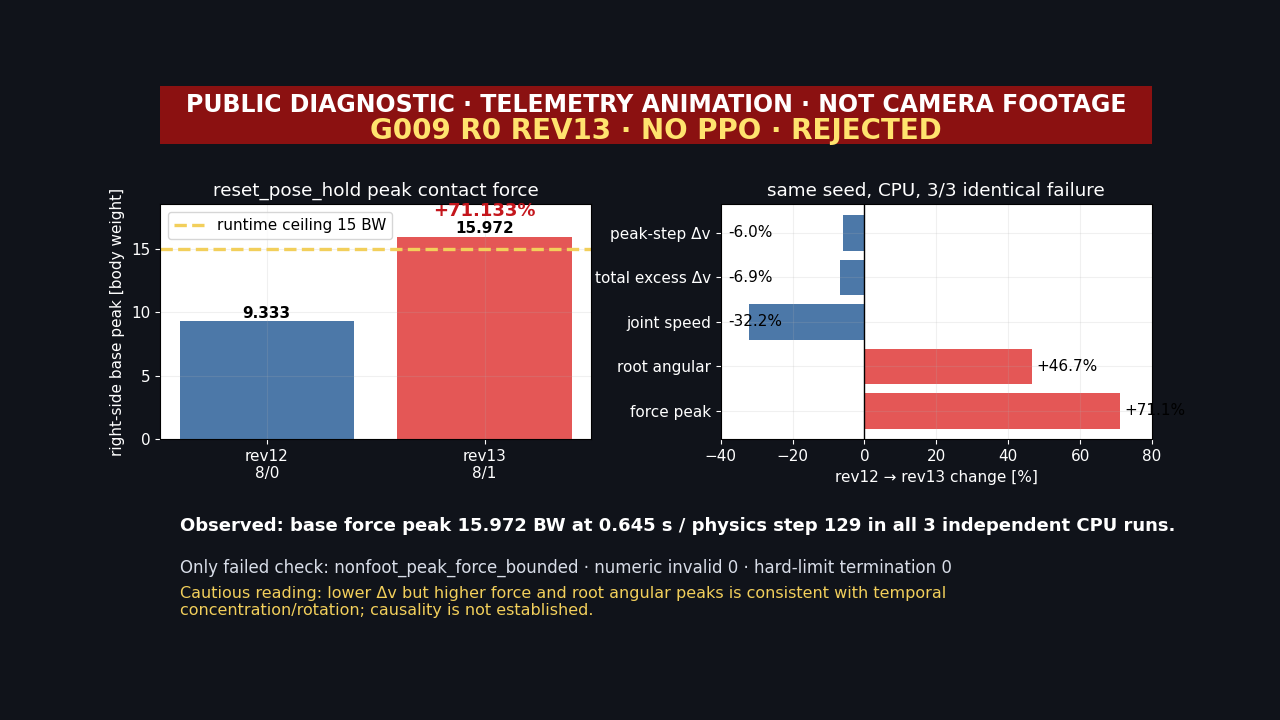

rev13 CPU runtime 기각 수치와 차단된 후속 단계를 정리한 차트 — rev13은 CPU 관문에서 멈췄어요. GPU runtime, Gate01, Gate10, PPO는 실행하지 않았고 qualification 상태는 `not_run`이에요.

차트만으로는 로봇의 실제 움직임을 확인할 수 없어서 같은 right_side / reset_pose_hold 조건도 따로 촬영했어요. seed 42, CPU, 8개 환경, physics/control timestep 0.005/0.02s, solver live readback 8/1을 다시 확인하고 7번 환경을 headless off-screen 카메라로 151 frame 기록했어요. 원 runtime과 조건·pose·action 경로가 같은 시각 재생이지만, 이 영상이 원 report의 force peak를 직접 재현했다는 뜻은 아니에요.

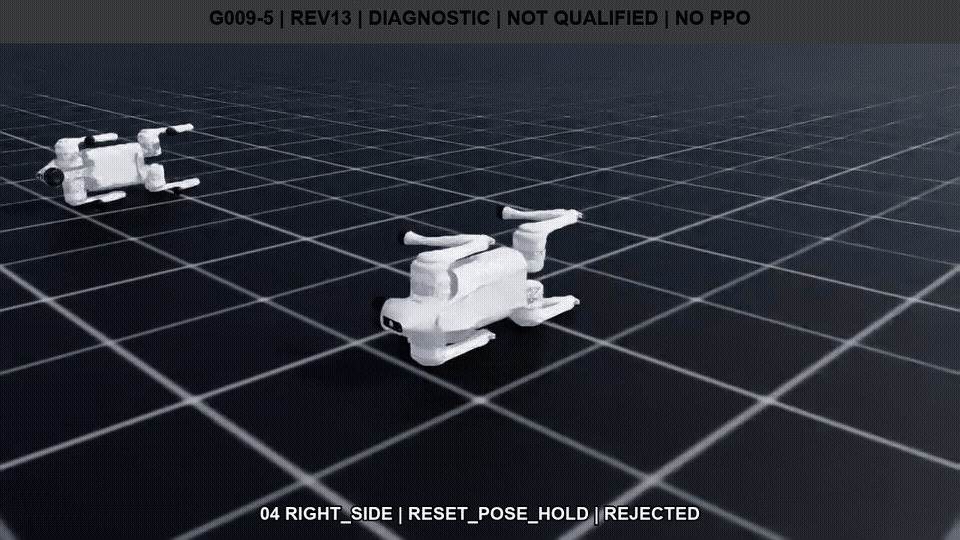

rev13 오른쪽 옆면 reset pose hold 조건의 실제 Isaac Sim 카메라 GIF — 오른쪽 옆면에서 시작한 로봇이 reset pose hold action을 받는 실제 off-screen camera footage예요. `NO PPO`와 `REV13 REJECTED`를 영상 안에 표시했어요.

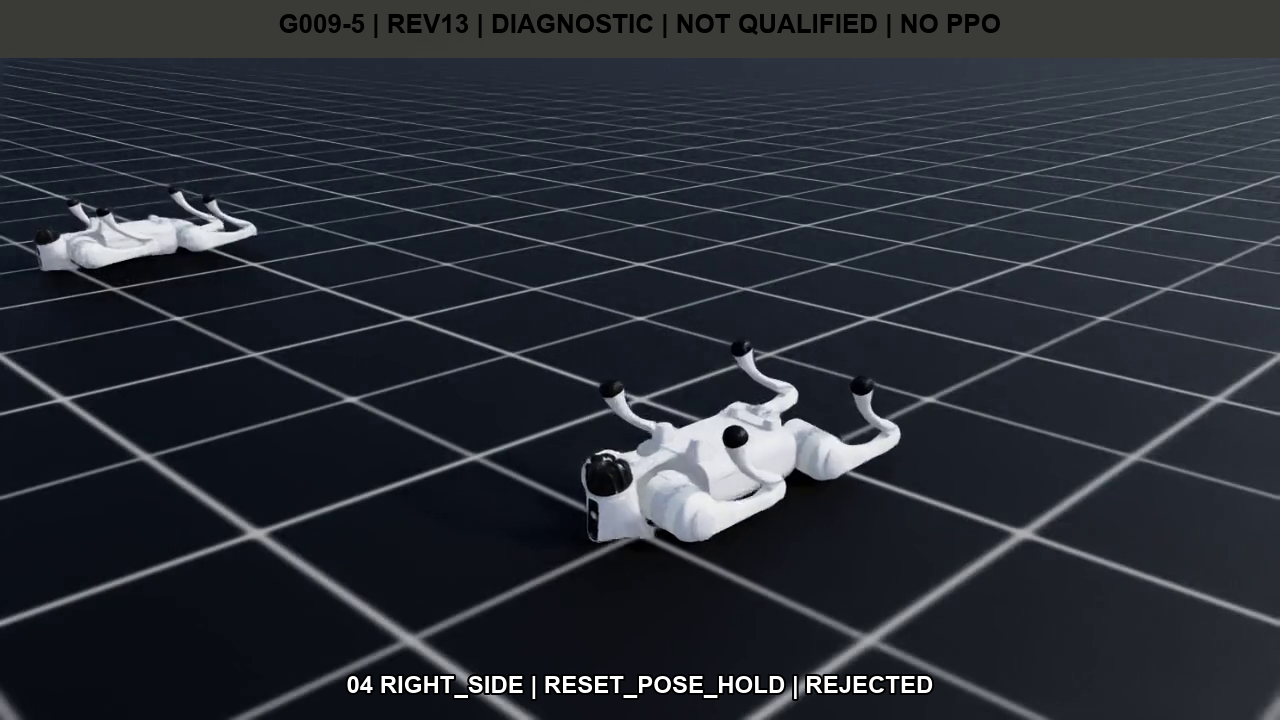

rev13 오른쪽 옆면 실제 카메라 영상의 대표 프레임 — 번호 `04 right_side`의 대표 프레임이에요. 다른 자세의 로봇은 8환경 stratified 실행에서 인접한 환경이 함께 보이는 것이며, foreground camera target은 source env 7이에요.

이 단계의 PPO batch, mini-batch, epoch, optimizer update는 모두 0이에요. learned_policy_qualified=false와 strict success 0도 그대로예요. 텔레메트리 GIF·PNG에는 NOT CAMERA FOOTAGE, 실제 camera GIF·PNG에는 RIGHT_SIDE, RESET_POSE_HOLD, REV13 REJECTED를 표시했어요. 두 원본 H.264 MP4는 로컬 검증 자료로만 보관해요.

rev14는 힘을 낮췄지만 침투 깊이에서 탈락했어요

rev14는 rev13의 articulation solver 8/1을 유지하고 rigid body의 max_depenetration_velocity만 1.0 → 0.75m/s로 낮췄어요. 이 값은 solver가 겹친 물체를 분리하려고 넣을 수 있는 보정 속도의 최대값이에요. 이 값을 낮추면 짧은 접촉 반응이 완만해질 수 있지만, 같은 시간 안에 침투를 충분히 해소하지 못할 수도 있어요. force와 penetration을 따로 검사한 이유예요.

처음 계측에서는 Go2를 13개 rigid body로 가정했지만 실제 live stage에는 articulation당 19개가 있었어요. Head_upper, Head_lower와 네 foot link까지 포함한 값이에요. readback을 root_physx_view.link_paths 기준으로 고친 뒤 8개 articulation의 152개 rigid body가 모두 USD RigidBody API와 PhysX RigidBody API를 가지며 0.75m/s를 읽는지 확인했어요.

CPU와 GPU를 각각 새 프로세스로 세 번 실행했어요. 여섯 execution ID는 모두 달랐고 같은 장치의 세 결과는 수치까지 같았어요. numeric-invalid와 hard-joint-limit termination은 여섯 실행 모두 0이었고, 전체 non-foot force도 15 BW 이내였어요. 하지만 CPU가 권한을 가진 contact separation 검사는 기준을 넘었어요.

항목	rev12	rev14	판정
CPU 오른쪽 옆면 primary force	`9.332861 BW`	`8.502354 BW`	감소, PASS
CPU 전체 pose/mode force peak	`9.408609 BW`	`13.943856 BW`	`15 BW` 이내
GPU 전체 pose/mode force peak	`9.400354 BW`	`12.610371 BW`	`15 BW` 이내
CPU 최소 contact separation	`-9.375498 mm`	`-10.990188 mm`	`-10 mm` 기준보다 `0.990188 mm` 깊음

primary force 하나만 보면 rev14가 좋아졌지만, 최종 판정은 모든 관문을 함께 봐요. CPU separation -10.990188mm가 허용 하한 -10mm보다 작아 strict synthesis가 rev14를 Gate01 전에 기각했어요. 낮춘 depenetration 속도가 force를 줄여도 접촉 형상을 자동으로 개선하지 않는다는 결과예요. GPU runtime은 3회 완료했지만 Gate01, Gate10, PPO는 실행하지 않았고 qualification은 not_run으로 남겼어요.

기존 실행 절차는 CPU의 force·root height·safety 검사를 먼저 통과하면 GPU를 열고, CPU separation은 마지막 strict synthesis에서 합쳤어요. 그래서 이번에는 GPU 3회까지 실행한 뒤 separation 실패가 확정됐어요. 다음 revision부터는 CPU separation을 progression gate에 포함해 이 검사가 실패하면 GPU를 시작하지 않도록 바꿔요.

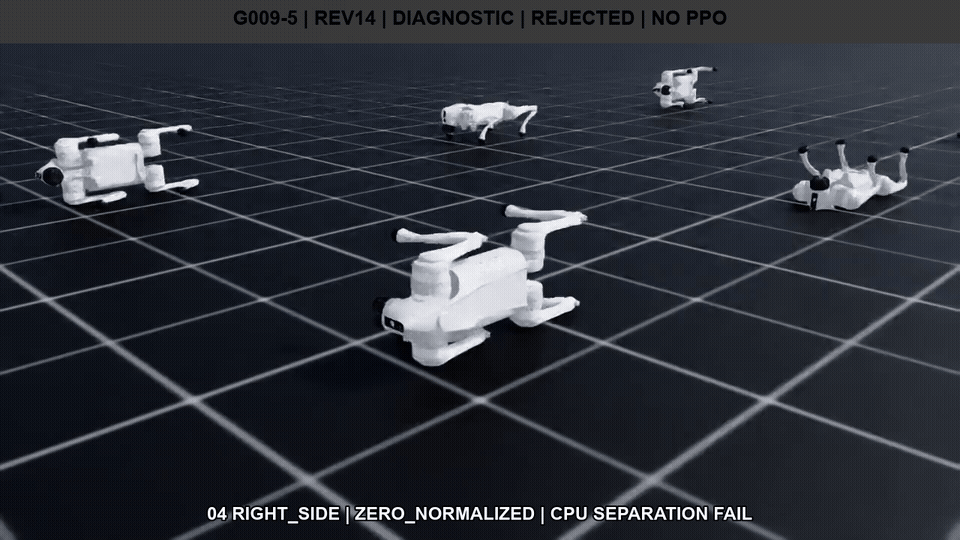

rev14 오른쪽 옆면 zero normalized 조건의 실제 Isaac Sim 카메라 GIF — 번호 `04`는 `right_side / zero_normalized` 조건의 실제 headless off-screen camera footage예요. PPO checkpoint를 사용하지 않은 물리 진단 재생이며 separation을 영상에서 직접 측정한 자료는 아니에요.

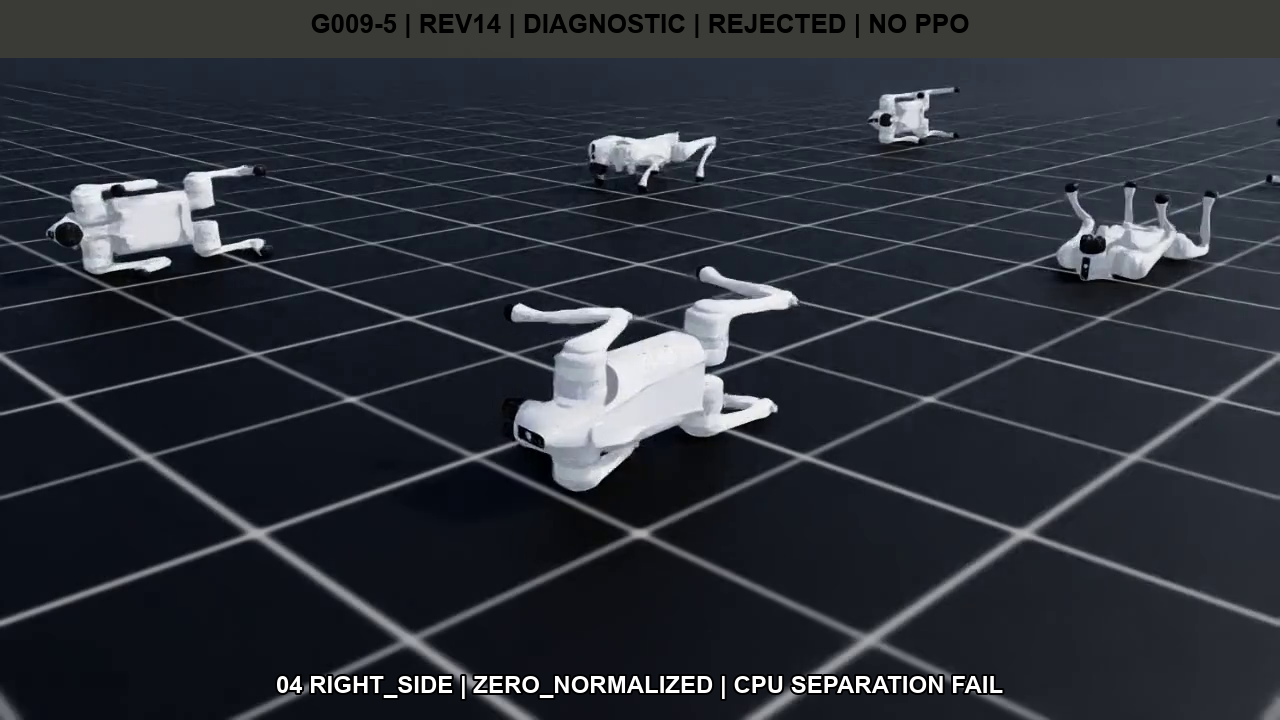

rev14 실제 카메라 영상의 대표 프레임 — 촬영 세션에서도 physics/control timestep `0.005/0.02s`와 152개 rigid body의 `0.75m/s` readback을 다시 확인했어요. 인접한 자세가 함께 보이는 이유는 8환경 stratified 실행을 한 화면에서 촬영했기 때문이에요.

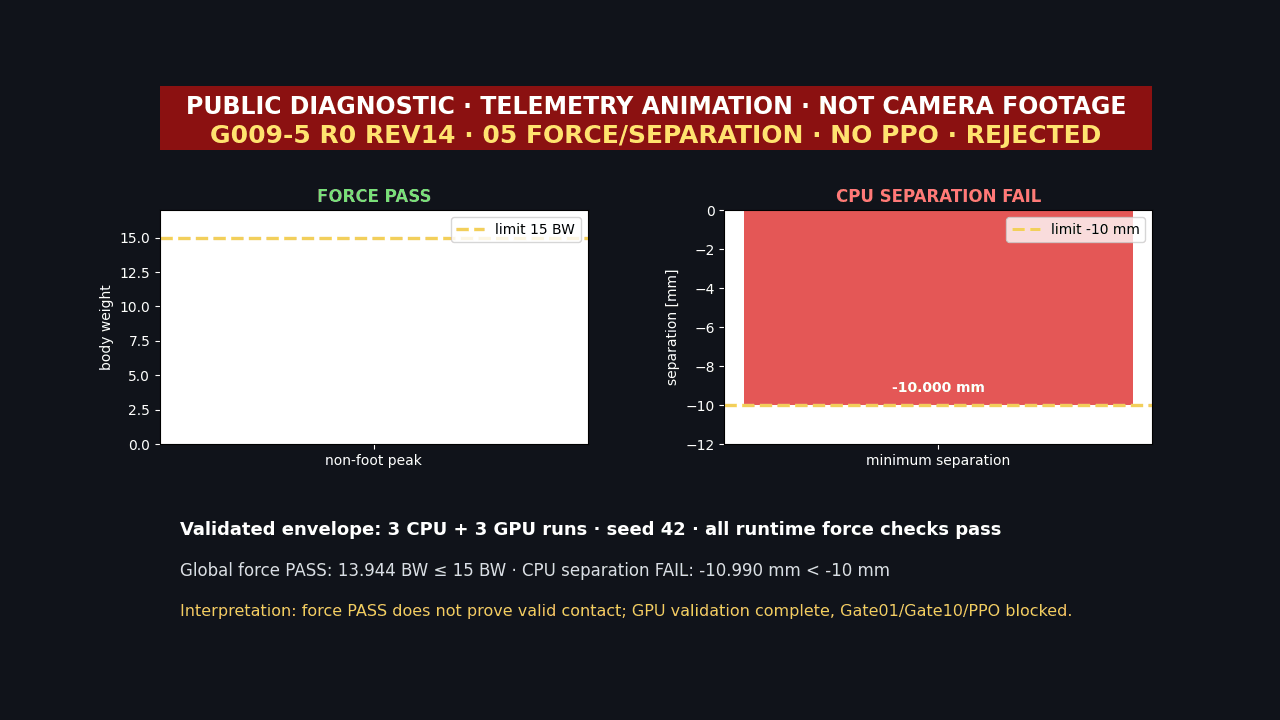

rev14 force PASS와 CPU separation FAIL을 비교하는 텔레메트리 GIF — 번호 `05`는 카메라 영상이 아니라 CPU·GPU 여섯 report를 그린 텔레메트리예요. force PASS와 CPU separation FAIL을 같은 화면에 표시했어요.

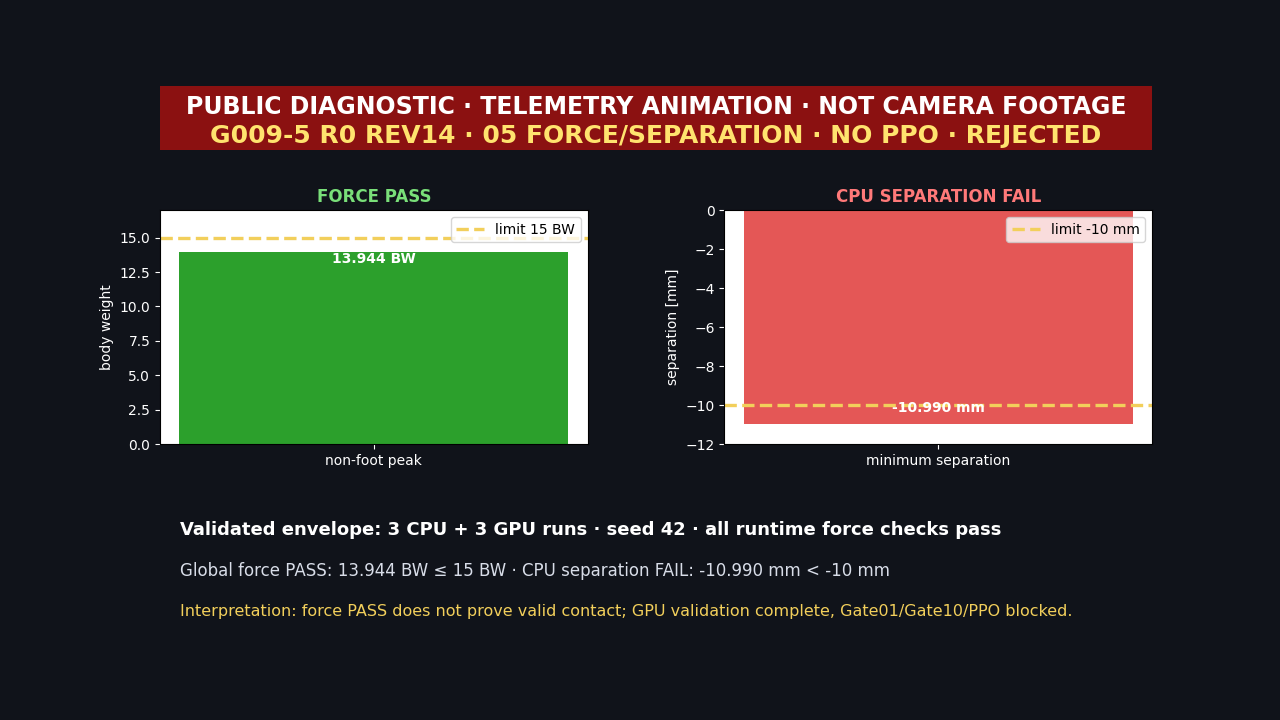

rev14 접촉력과 침투 깊이 상충관계 차트 — CPU 전체 force peak는 `13.943856 BW`로 통과했지만 최소 separation은 `-10.990188mm`로 실패했어요. `NO PPO`와 `REJECTED`를 차트 안에 고정했어요.

이 단계의 PPO batch, mini-batch, epoch와 optimizer update는 모두 0이에요. 최종 H.264 MP4는 %USERPROFILE%\IsaacLab\logs\visual_evidence\g009\R0\diagnostic\g009_5_r0_diag_rev14_04_right_side_tradeoff_s42.mp4에만 보관해요. 영상 SHA-256은 0bebba8177d48357a743a9a00b93a6ed9ae403a1a53813dc71bff59c027cb865이며 Git에는 GIF·PNG·JSON만 올렸어요.

rev15는 CPU를 통과했지만 GPU에서 멈췄어요

rev15는 기각된 rev13·rev14 설정을 이어받지 않았어요. 마지막 runtime 승인본인 rev12의 solver 8/0과 max_depenetration_velocity=1.0m/s로 돌아가 position iteration만 8 → 16으로 바꿨어요. position iteration은 한 physics step 안에서 관절과 접촉 constraint를 반복해 푸는 횟수예요. calf reset, timestep, action·motor·reward·curriculum, contact offset과 rest offset은 그대로 뒀어요. source commit은 bc999d504e226011ff3d83e68a416b9049b406cb, 계약 SHA-256은 5f29ba19458404b5009d3734294c57e79294efecc7fe03bf8c71c71656129832예요.

seed 42, 8개 환경, 150 control step을 CPU와 cuda:0에서 각각 새 프로세스로 세 번 실행했어요. 여섯 실행에서 solver 16/0과 8 articulation × 19 rigid body = 152개 링크의 max_depenetration_velocity=1.0m/s를 live stage에서 다시 읽었어요. headless는 화면 창을 띄우지 않는 방식일 뿐이에요. PhysX와 observation/action control loop는 그대로 돌고, 필요할 때 off-screen camera가 프레임을 렌더링해요.

관문	CPU 3회	GPU 3회	판정
non-foot peak force	`13.248281 BW`	`16.788275 BW`	GPU가 `15 BW`보다 `11.92%` 높음
CPU contact separation	`-9.353086 mm`	GPU 비권위 계측	CPU는 `-10 mm` 기준 안쪽
numeric-invalid termination	`0`	`0`	PASS
hard-joint-limit termination	`0`	`0`	PASS
runtime progression	`3/3` PASS	`0/3` PASS	후보 기각

GPU의 blocking cell도 세 번 같았어요. 7번 환경의 right_side / reset_pose_hold, base, physics step 129, simulation time 0.645초에서 peak가 나왔어요. 실행 자체는 정상이고 false인 검사는 nonfoot_peak_force_bounded 하나였어요. CPU separation이 좋아졌다는 사실만 보고 다음 단계로 갔다면 GPU에서 더 큰 접촉을 놓쳤을 거예요. 그래서 여섯 결과를 평균내지 않고 rev15를 rejected_before_gate01로 판정했어요.

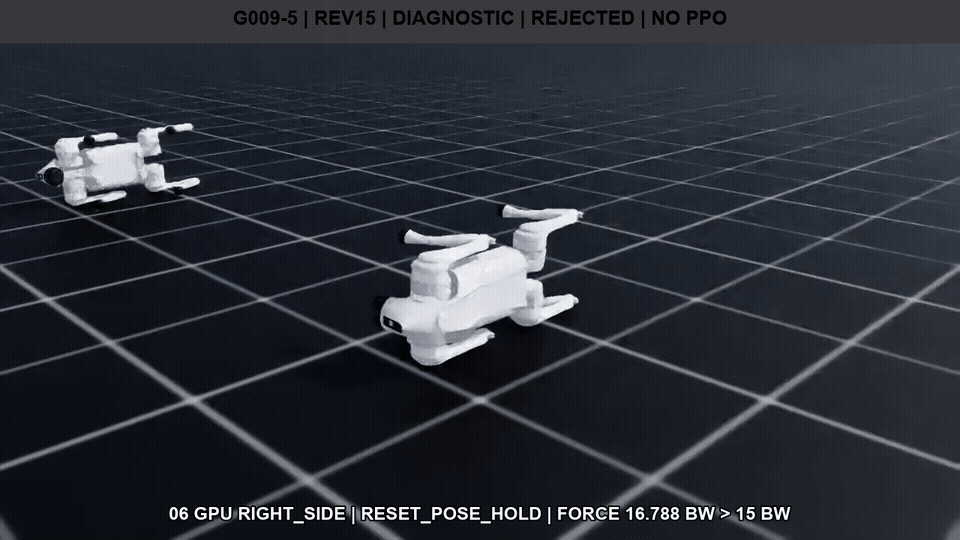

rev15 GPU 오른쪽 옆면 reset pose hold 조건의 실제 Isaac Sim 카메라 GIF — 번호 `06`은 `cuda:0`에서 실행한 `right_side / reset_pose_hold`의 실제 headless off-screen camera footage예요. PPO 정책의 복구 장면이 아니라 기각된 물리 후보의 시각 진단이에요.

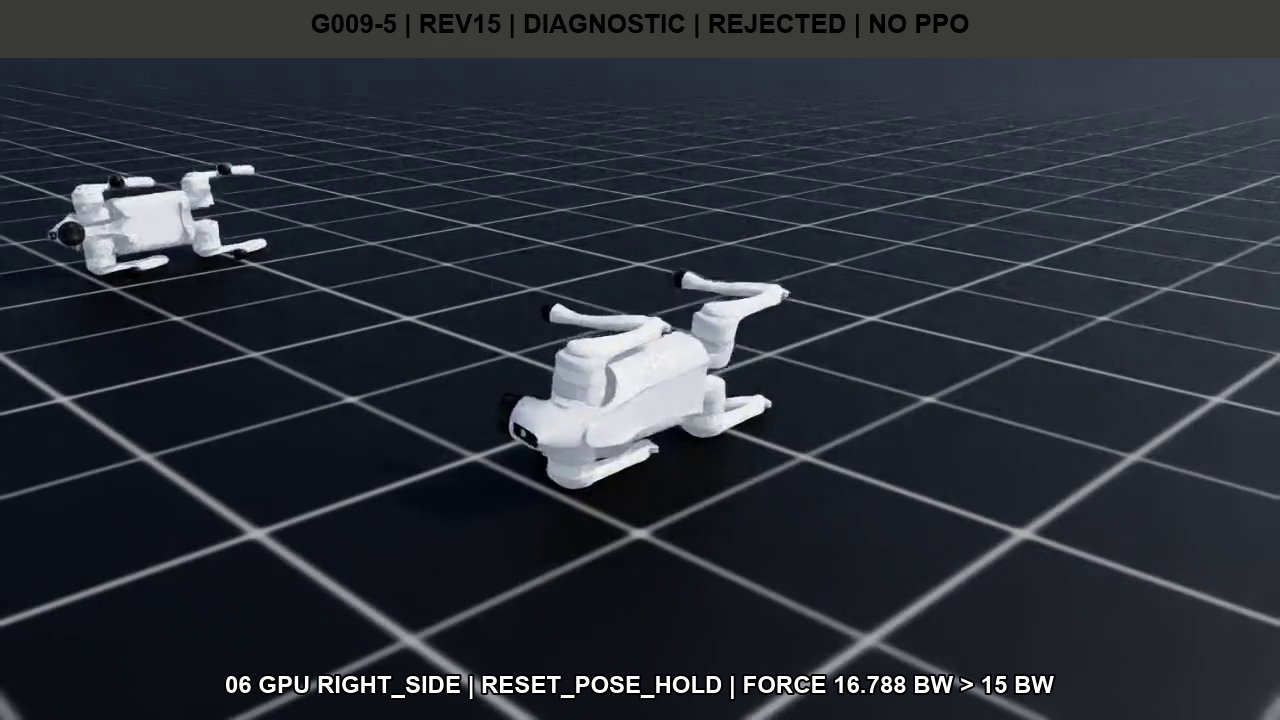

rev15 GPU 접촉력 실패 조건의 실제 카메라 대표 프레임 — 앞쪽 로봇이 source env 7이에요. 화면의 `16.788 BW > 15 BW`는 연결된 runtime report의 판정이며, 픽셀에서 힘을 측정한 값은 아니에요.

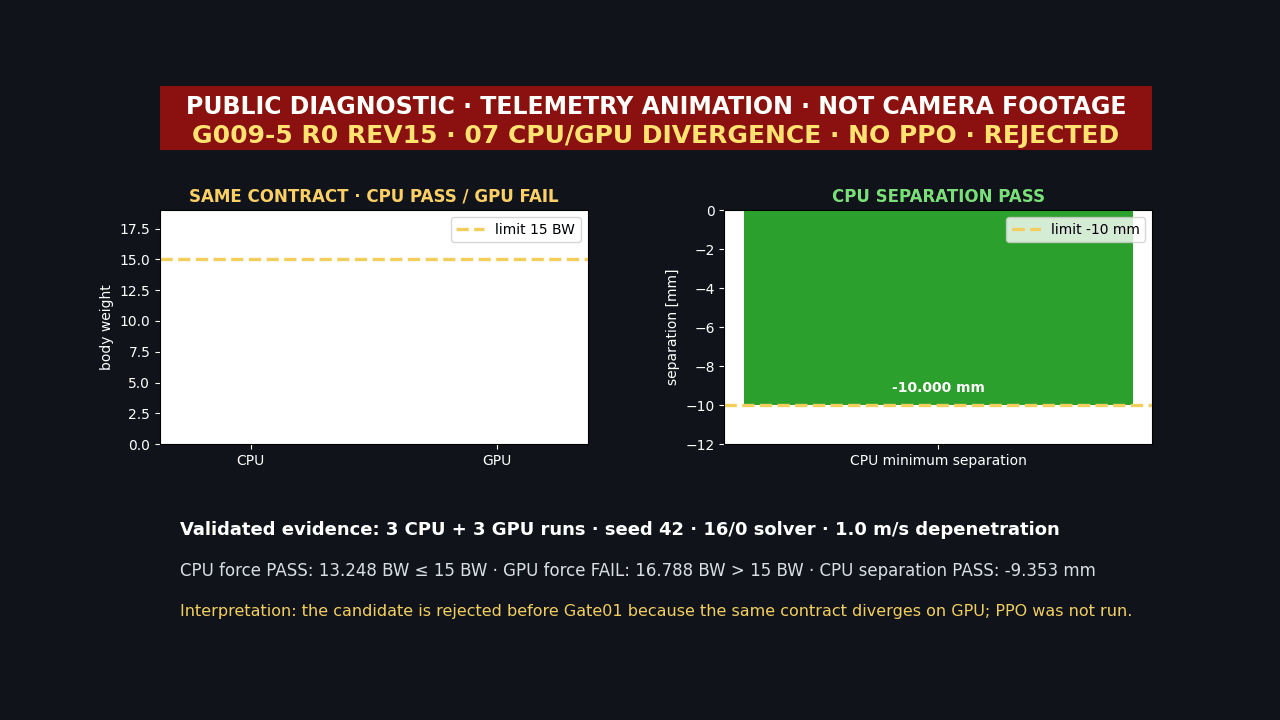

rev15 CPU와 GPU 접촉력 차이를 비교하는 텔레메트리 GIF — 번호 `07`은 여섯 report를 그린 텔레메트리 애니메이션이에요. 카메라 영상과 혼동하지 않도록 `TELEMETRY ANIMATION · NOT CAMERA FOOTAGE`를 화면에 넣었어요.

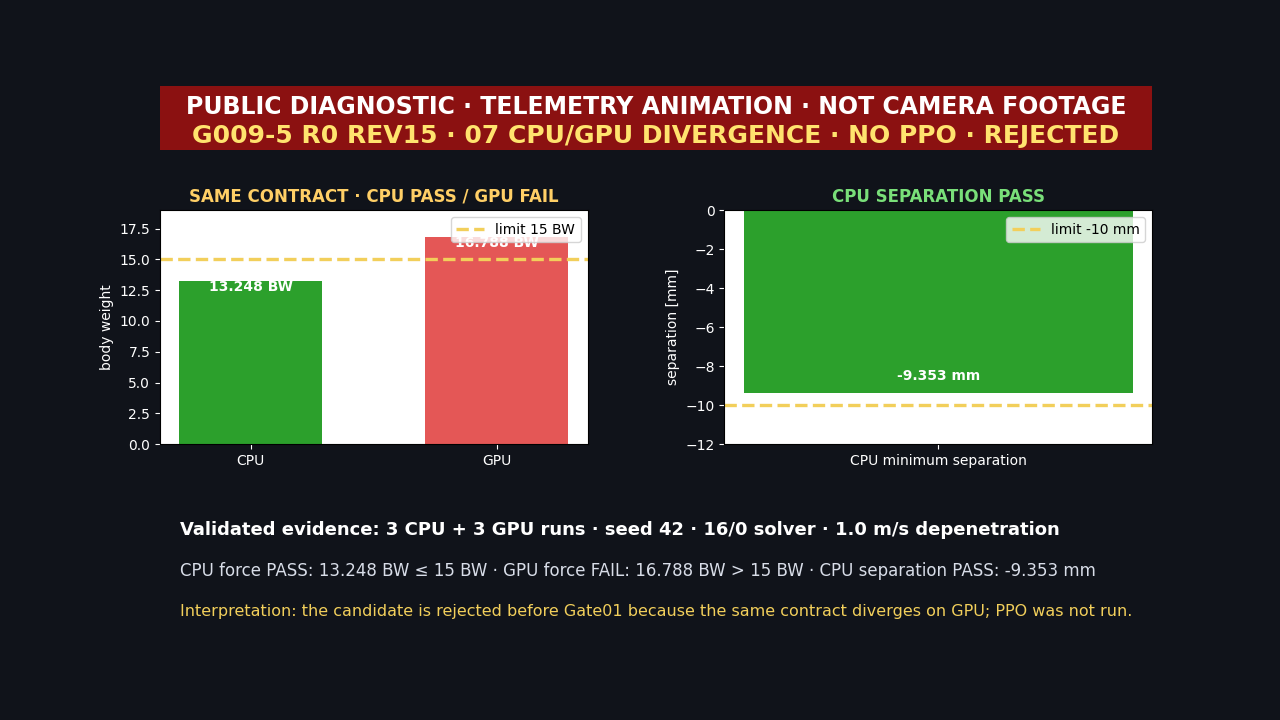

rev15 CPU force PASS, GPU force FAIL, CPU separation PASS 차트 — CPU force와 separation은 통과했지만 GPU force가 막혔어요. 같은 solver readback이 같은 동역학 결과를 보장하지 않는다는 점이 이번 revision의 핵심이에요.

rev15에서는 PPO rollout batch, mini-batch, epoch, optimizer update를 한 번도 만들지 않았어요. learned=false, qualification은 not_run이고 Gate01·Gate10도 열지 않았어요. 최종 H.264 MP4는 %USERPROFILE%\IsaacLab\logs\visual_evidence\g009\R0\diagnostic\g009_5_r0_diag_rev15_06_gpu_right_side_force_fail_s42.mp4에만 보관해요. 1280×720, 50fps, 151프레임, 3.02초이며 SHA-256은 5c3436ce16edc3ea904b609d5a2a975db0b1fef052a78e233cd03f958f129b86예요. Git에는 GIF·PNG·JSON만 올렸어요.

다음은 학습보다 최초 divergence step을 찾는 일이 먼저예요

rev16은 새 PPO revision이 아니라 CPU/GPU backend divergence를 귀속하는 진단 protocol로 진행해요. 가설은 하나예요. position iteration 16이 GPU의 right-side base 접촉 impulse를 CPU와 rev12의 position iteration 8보다 더 이르고 좁게 집중시키는지 확인해요.

Arm A는 승인된 rev12 8/0, 1.0m/s를 CPU 3회와 GPU 3회로 다시 재생해 새 계측기가 기준 동역학을 바꾸지 않았는지 확인해요.
Arm B는 position iteration만 8 → 16으로 바꿔 CPU 3회를 먼저 실행해요. CPU force·separation과 기존 rev15 사건 위치가 재현될 때만 GPU 3회를 열어요.
매 physics substep에는 env 7의 19 body별 contact-force XYZ, base force, force × 0.005s impulse와 history slot을 남겨요. 매 control step에는 root·link·joint state, applied torque, raw action과 EMA target을 같은 키로 묶어요.
peak 전후 최소 8 physics step에서 접촉 지속 시간, 적분 impulse, peak/window impulse 집중도, root angular speed와 joint speed를 비교해요. CPU에서만 얻을 수 있는 contact point·pair·normal·separation은 권한 범위를 따로 표시해요.

Arm A가 역사적 rev12를 재현하지 못하거나 계측 필드가 하나라도 빠지면 그 자리에서 멈춰요. Arm B GPU가 세 번 모두 같은 cell에서 force를 넘고, CPU보다 peak가 최소 한 physics step 이르며, impulse 집중도가 20% 이상 높고, action·EMA trace 오차가 1e-6 이하여야 가설을 지지해요. 혼합 결과는 다수결로 통과시키지 않고 inconclusive로 남겨요. 가설이 맞아도 PPO로 넘어가는 것은 아니에요. position 16을 기각하고 승인된 rev12 의미론을 유지하는 근거가 하나 더 생기는 단계예요.

복구·경사·요철·마찰을 한 축씩 열어요

R0의 안전과 qualification을 통과한 뒤에는 S1 → S2 → S3 순서로 진행해요.

S1-low에서 5도와 10도 등고선 보행을 검증하고, 통과한 정책만 S1-high의 15도와 20도로 확장해요. 25도는 계속 한계 시험 조건으로 유지해요. 외부 힘과 토크는 그 뒤 D1에서 약한 조건부터 강한 조건까지 따로 추가해요.
S2에서는 평면 경사에 도로 중앙의 솟은 굴곡, 장주기 높이 변화, 거칠기와 함몰을 국소 높이 변화로 더해요. 평균 경사 때문에 생긴 하방 이동과 국소 요철 때문에 생긴 접촉 변화를 분리해 기록해요.
S3-controlled에서는 네 발의 마찰이 같거나 서로 다른 통제 조합을 먼저 시험해요. 그다음 S3-spatial에서 도로처럼 비주기적인 공간 마찰 무늬로 확장해요. 발별 유효 마찰계수, 가장 불리한 발과 패턴을 남기고, 한 조건이라도 막히면 평균 점수가 높아도 다음 단계로 넘기지 않아요.
경사 보행이 만든 실제 낙상 자세를 모은 뒤, 사람이 고른 대표 자세와 실제 낙상 순간을 50/50으로 섞어 경사면에서 스스로 일어나기 학습으로 넘어가요. 최종적으로 밀림→낙상→복구→기립→명령 재개의 전 과정을 평가해요.

Isaac Lab은 지형 난도를 단계적으로 바꾸는 curriculum 구조를 제공하지만, 난도를 올리는 순서와 통과 조건은 실험자가 정해야 해요. 마찰·질량·경사·외란을 한 번에 무작위화하면 강건한 정책을 얻을 수도 있지만, 실패 원인을 설명하기 어려워져요. 이번에는 각 단계가 새 평가 결과와 움직이는 이미지·정지 이미지를 갖고, checkpoint·설정·미디어 SHA-256을 하나의 딸림 기록 파일에 묶도록 했어요. 링크 질량과 관성 변화는 경사·복구·마찰의 최종 held-out을 고정한 뒤 별도 M1 단계에서 다룰 예정이에요.

25도에서 확인한 자세 붕괴는 로봇의 최대 경사를 확정한 결과가 아니에요. R0 Gate10의 세 hard-limit 사건도 전복 복구 성능이 생겼다는 결과가 아니에요. rev13과 rev14는 실제 설정 readback이 맞더라도 force와 separation을 함께 통과하지 못하면 학습을 시작하지 않는 절차를 남겼어요. rev15는 CPU를 통과해도 GPU가 같은 결과를 내지 않으면 멈추는 관문을 추가했어요. 다음에는 이 차이가 처음 생기는 physics step을 찾고, 원인이 분리된 뒤에만 한 변수를 바꿔요.
